APRScube von DL3DCW
(15.03.2021, 12:24)DL3DCW schrieb: Gleichzeitiger Betrieb von Tischfuß A011-B und externem Sensor U001-B ist nicht möglich. Bei Betrieb auf dem Tischfuß sollte zur Stromversorgung weiterhin der seitliche USB-Anschluss genutzt werden da ansonsten der interne Akku nicht geladen wird.

Beim stationären Betrieb ist es dennoch besser, den Akku nicht dauerhaft mit der Ladeschlußspannung zu puffern, sondern ihn nur zu laden, wenn er auch benötigt wird. Daher ist die Versorgung über den Ständer beim stationären Betrieb als iGate schon zweckmäßig.
73 de Robby
Zitieren
Das war damals mehr als Hinweis dafür gedacht wenn man sich gewundert hat das der interne Akku bei Verwendung des Tischfußes nicht geladen wird.
Zitieren
Alles klar. Die neueren Cubes haben ja den Schalter an der Rückseite für den kleinen 100mAh-Akku, wo man das Dauerladen abschalten könnte, aber die größeren roten Blöcke lassen sich ja nicht abschalten, sondern nur aus dem Stapel ganz entfernen, um zu verhindern, dass sie dauergeladen werden.
73 de Robby
Zitieren
Wie hier im Forum beschrieben, gibt es öfter Kontaktprobleme an den Stiftleisten.
Ich war auch von diesen Problemen betroffen, mein Cube hatte keinen GPS Empfang bekommen oder der Empfang wurde oft unterbrochen.
Meine erste Lösung war Drähte parallel zu Stiftleisten zu verlegen. Das hat auf den ersten Blick auch gut funktioniert da der Cube sofort GPS empfangen hat.
Nach der ersten Lora Aussendung war der GPS Empfang dann wieder vorbei.
Was mich vermuten ließ das es in den Kontaktleisten eine Fehlverbindung gab. Darauf hin habe alle Stiftleisten entfernt und durch Drähte ersetzt.
Das hat das Problem nicht gelöst, somit hatten die Kontaktleisten keine Fehlverbindung.
Mein Fehler war das ich die Drähte so lang gelassen hatte, dass die Platinen sich leicht trennen ließen.
Dadurch lagen die Drähte über der Leiterbahn für die Antenne und haben wohl die HF direkt in den Cube geleitet, wodurch das GPS wieder ausfallen ist.

[Bild: DSC06508.jpg]
[Bild: DSC06514.jpg]

Danach habe ich die Drähte gekürzt und direkt im Bereich der Kontaktleiste verlegt. (Davon habe ich leider kein Bild gemacht und der Cube ist z.Z. nicht bei mir)
Dadurch lassen sich die Platinen leider nicht mehr leicht trennen, dafür funktioniert der Cube aber wieder wie er soll.

Dies ist vielleicht eine Anregung für die die auch Kontaktprobleme haben wieder Freude an ihrem Cube zu finden.
Also möglichst kurze Drähte parallel zu der Kontaktleiste legen, dann sollte der Cube wieder funktionieren.
Zitieren
Ich nutze meinen Cube hauptsächlich als Tracker, nicht nur im Auto sondern auch portabel.
Nun bin ich auf die Ladestation vom M5Stack (MSS-18090) und M5 Ständer (MSS-18089) gestoßen.
Das USB Kabel wird an die Ladestation angeschlossen. Der M5 Ständer wird magnetisch an der Ladestation gehalten.
Der Kontakt wird über Federkontakte hergestellt. Ein Laderegler ist integriert, laden oder voll geladen wird über eine
zwei Farben LED angezeigt. Beim Laden bleibt der Cube ausgeschaltet.

Für die Nutzung am Cube muss der serienmäßige Akku ausgebaut werden, da er dem GPS Modul im Weg ist.
Dann muss mit 2 Drähten eine Verbindung von den Anschlüssen des Akkus zu der Stiftleiste des Cubes hergestellt werden.
Jetzt wird das rote Akkumodul von der Ladestation geladen.
Mechanisch muss nichts geändert werden. Das GPS Modul passt in die Lücke die von dem ausgebauten Akku frei gegeben wird.

[Bild: DSC06561.jpg]
[Bild: DSC06565.jpg]
[Bild: DSC06566.jpg]
Zitieren
Wenn ich dieses Dockingmodul nutze, schaltet das dann automatisch den Cube aus? Ich würde das Teil nämlich gerne auch im Auto nutzen, damit ich den Cube dann bequemer auch mal mitnehmen kann.
vy 73 de Karsten DC7OS

--
stv. DV H Niedersachsen im DARC e.V. (https://www.darc.de/h/)
OVV H45 Hannover-Misburg
1. Vorsitzender Nord><Link  e.V. (https://www.nordlink.org/)
Zitieren
Das Modul lädt nur den Akku.
Ist der Cube eingeschaltet, wenn er auf die Ladestation gesetzt wird, bleibt er eingeschaltet. Ebenso bleibt er beim Aufsetzen aus, wenn er ausgeschaltet ist.
Aufgesetzt lässt sich der Cube mit dem roten Knopf ein und aus schalten.
Ich finde das ist der Charme an der Ladestation, dass man den Cube ausgeschaltet laden kann.
Beim Laden über den M5 ist der Cube ja zwangsweise eingeschaltet.
Zitieren
(19.06.2024, 16:09)DL3DCW schrieb:
(17.06.2024, 16:18)DG3SBI schrieb: Freuquenz : 439,9125 MHz (nur Simplex)
Spreadingfaktor: 12
Bandwidth: 120 KHz

In der Version 1.3h kannst Du unter [radio] folgendes eintragen:

qrg1 = 439912
qrg2 = 439912

Leider gehen nur ganze kHz, die 0.5kHz Abweichung sollte aber kein Problem sein.

Für die restlichen Parameter ist beim APRScube standardmäßig folgendes hinterlegt (wenn in der INI unter [radio] dafür keine Einträge vorhanden sind):

sf = 12
bw = 125
cr = 5

Deine Angabe Bandwith 120kHz ist vermutlich ein Schreibfehler. Das LoRa-Modul kennt nur 125kHz. Die Angabe bw = 120 wird vermutlich nicht funktionieren.

Servus!

Gibt es eine Übersicht, welche zusätzlichen Einstellungen man in der config machen kann?

Ich lese immer öfter, das dies und das in der Version 1.3h möglich ist.

Allerdings sind die Muster configs, die im Download mit dabei sind für alle Versionen gleich.

Besten Dank!!!

73 de Andi OE3APM
Zitieren
Hier alle "undokumentierten" Parameter:

Code:
[radio]
offset = 0
qrg1 = 433775
qrg2 = 433900
sf = 12
bw = 125
cr = 5

Diese sind für den Normalbetrieb aber nicht erforderlich. Sie wurden nur für sehr spezielle Anwendungsfälle eingebaut.
[-] Folgendes 1 Mitglied gefällt DL3DCW's Beitrag:
  • OE3APM
Zitieren

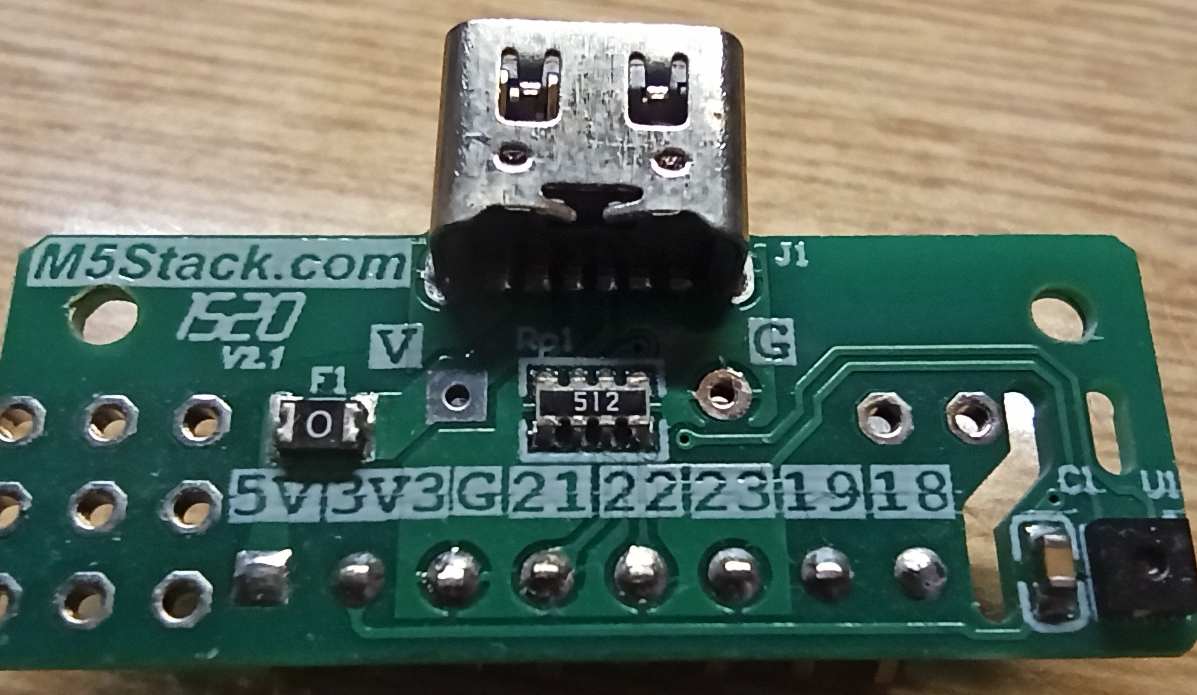

Ich habe hier noch einen BME280 rumliegen. Kann ich den irgendwie im Standfuss unterbringen, oder prasst das mit den Anschlüssen nicht?


Angehängte Dateien Bild(er)

vy 73 de Karsten DC7OS

--
stv. DV H Niedersachsen im DARC e.V. (https://www.darc.de/h/)
OVV H45 Hannover-Misburg
1. Vorsitzender Nord><Link  e.V. (https://www.nordlink.org/)
Zitieren
(04.10.2024, 08:52)DL3DCW schrieb: Hier alle "undokumentierten" Parameter:

Code:
[radio]
offset = 0
qrg1 = 433775
qrg2 = 433900
sf = 12
bw = 125
cr = 5

Diese sind für den Normalbetrieb aber nicht erforderlich. Sie wurden nur für sehr spezielle Anwendungsfälle eingebaut.

Danke vielmals!!!

73 de OE3APM
Zitieren
(05.10.2024, 09:48)dc7os schrieb: Ich habe hier noch einen BME280 rumliegen. Kann ich den irgendwie im Standfuss unterbringen, oder prasst das mit den Anschlüssen nicht?

Btw, wenn das nicht klappten sollte, wie sieht das aus mit dem U001-D und 2m Kabel? Ich will das Teil dann draussen und nicht im Shack positionieren.
vy 73 de Karsten DC7OS

--
stv. DV H Niedersachsen im DARC e.V. (https://www.darc.de/h/)
OVV H45 Hannover-Misburg
1. Vorsitzender Nord><Link  e.V. (https://www.nordlink.org/)
Zitieren
Zum BME280 einfach mal im Datenblatt nachsehen. Der U001-D müsste eigentlich funktionieren, habe ich aber noch nicht getestet.
Zitieren
Hallo lieber Frank,

ich habe nach ca. 1 Jahr Abstinenz meinen APRScube mal wieder in Gang gesetzt. Wo würde ich denn jetzt ein Firmware-Update finden?
Die Webseite scheint ja nicht mehr zu existieren.

73 de Alex DO7SFT
Zitieren
In der ZIP-Datei findest Du alles: https://forum.aprs-dl.de/showthread.php?...d=65#pid65
Zitieren
(16.10.2024, 08:53)DL3DCW schrieb: In der ZIP-Datei findest Du alles: https://forum.aprs-dl.de/showthread.php?...d=65#pid65

Moin,

gibt es was neueres als die Version 13h?
vy 73 de Karsten DC7OS

--
stv. DV H Niedersachsen im DARC e.V. (https://www.darc.de/h/)
OVV H45 Hannover-Misburg
1. Vorsitzender Nord><Link  e.V. (https://www.nordlink.org/)
Zitieren
Nein.
Zitieren
Heute oder morgen soll der U001-D kommen. Der geht, wenn ich das richtig verstanden habe, mit dem Standfuß, bzw. dem dort verbauten Sensor, nicht zusammen.

Wenn ich jetzt diesen Sensor ausbaue, und den an den Cube im Auto anklemme, wie lang darf das Kabel sein. Ansonsten würde der Sensor direkt neben der Heizungsdüse liegen, Unschön... Den Standfuß würde ich dann nämlich ohne den Sensor weiterverwenden.

Muss ich für die unterschiedlichen Sensoren irgendwas einstellen, wie ist das mit der Kalibrierung?
vy 73 de Karsten DC7OS

--
stv. DV H Niedersachsen im DARC e.V. (https://www.darc.de/h/)
OVV H45 Hannover-Misburg
1. Vorsitzender Nord><Link  e.V. (https://www.nordlink.org/)
Zitieren
Einfach die beiden Leitungen  SDA und SCL am Standfuß mit einem Seitenschneider trennen. Dann wird der Sensor nicht mehr erkannt. Da kommt man gut dran und man kann diese später auch mal wieder zusammenlöten. Kabel würde ich nicht länger als etwa 1-2m machen. Wenn die angezeigten Messwerte nicht passen kann man das in der INI-Datei korrigieren.
Zitieren
Moin,

heute ist der U001-D angekommen. Am APRScube angeschlossen, aber nichts tut sich. Es wird weder Luftfeuchte, noch Temperatur und Luftdruck angezeigt. Oder muss ich da in der Ini noch was einstellen?

Der Link zu der Herstellerseite: https://docs.m5stack.com/en/unit/ENV%E2%85%A3%20Unit,da gibt es dann auch die Doku zu dem BMP280 und dem SHT40, die dort verbaut sind, sowie ein paar Demos.
vy 73 de Karsten DC7OS

--
stv. DV H Niedersachsen im DARC e.V. (https://www.darc.de/h/)
OVV H45 Hannover-Misburg
1. Vorsitzender Nord><Link  e.V. (https://www.nordlink.org/)
Zitieren
